家用可燃气体探测器

一   产品概述

本产品为高稳定性探测器（以下简称探测器）, 用于检测可燃气体的泄漏,预防气体泄漏造成的危害,探测器选用高稳定性催化燃烧式传感器,具有稳定性高,灵敏度漂移小等特点.本产品采用数码管显示报警浓度,探测器可工作电压范围在AC 220V,本产品应用于有可能产生可燃气体泄漏的场所。

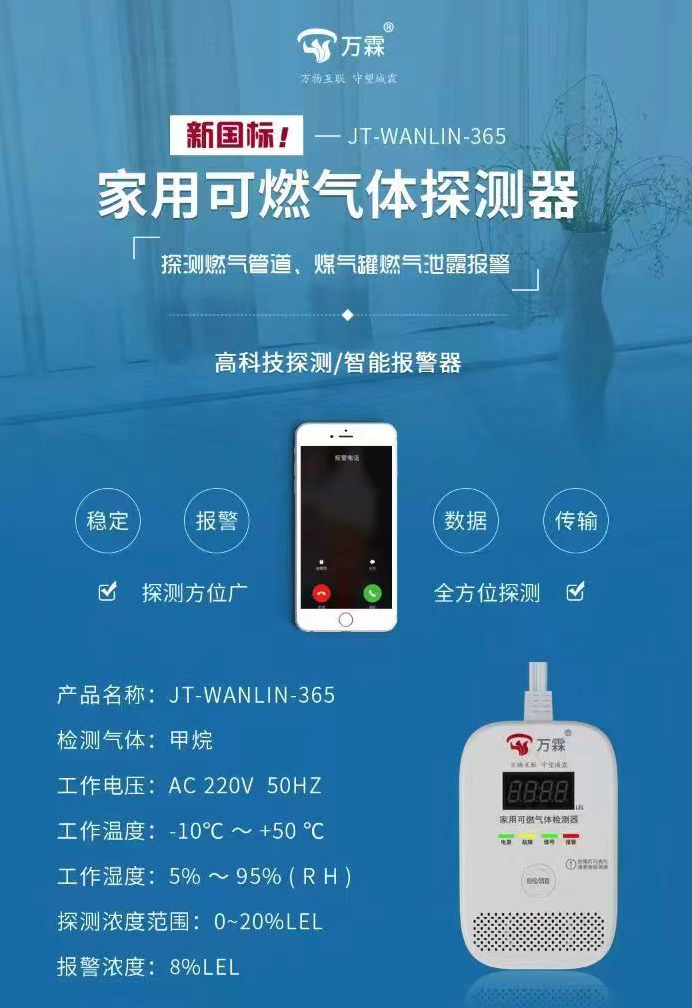

二  产品图片

三  功能特点

（1）高可靠性催化燃烧式传感器  (2)数码管显示报警浓度 （3）采用微处理器控制  （4）故障自动检测指示（5）AC220 V工作电压 （6）采用SMT 工艺制造,稳定性强

四 产品参数

工作电压：AC 220V 50Hz

温度范围：-10℃ ～ +50 ℃

探测器浓度范围：0~20%LEL

报警浓度：8%LEL

报警复位：当可燃气体清除时自动复位

传感器：线性好，工作稳定，长寿命

LED显示：显示燃气浓度

传感器寿命：3年

指示灯信息：交流电源： 绿色LED气体报警:红色LED长亮传感器故障:黄色LED长亮

报警方式：声光报警

可更换元器件：无

外形尺寸 ：120*75*36mm

五 操作说明

1. 接通探测器电源 , 电源指示灯长亮 ，喇叭会语音提示，数码管字符循环显示 , 电路进入预热状态，预热时间 3 ～ 5 分钟， 预热结束后， 数码管停止闪烁，表示探测器进入正常待机状态。2上电"嘀嘀"两声响表示驱动输出是机械手，"嘀嘀嘀"三声响表示驱动输出是电磁阀(1) 按一下按键是测试，并关闭机械手或电磁阀(2)长按按键3秒以上是零点校正(3) 按两下按键是打开机械手(4)按一下按键再长按按键，听到"嘀嘀"两声响表示是驱动输出机械手模式，听到"嘀嘀嘀"三声响表示驱动输出电磁阀模式。每操作一次，输出模式切换一次。(5) 按三下按键是恢复网络设置(NB)。2.当可燃气体浓度达3%LEL时, 数码管显示气体浓度:03888888:881 2 3 45

2. 产品测试: 按下测试按钮, 探测器发出" 呜哇..." 的报警声音, 并伴随着红色LED闪烁
